性能簡介：
本系列產品主要應用于主配電系統的I級雷電涌保護器。具有雷電承受能力，電壓保護水平低，故障率極低，無漏流，斷續流能力強，無電弧外泄等優點。可以組合成2P、3P、4P結構，適用于TT/TN/IT電網類型。是主配電屏、總配電柜、總開關處一級雷電防護的最佳選擇。
技術參數表：
|
型號 |
HD-PMT1-15/260 |
HD-PMT1-25/260 |
HD-PMT1-35/260 |
|
依據IEC61643-11，SPD |
I/T1 |
I/T1 |
I/T1 |
|
模組數 |
1P/2P/3P/4P |
1P/2P/3P/4P |
1P/2P/3P/4P |
|
適用電網類型 |
TT/TN-S/TN-C-S TN-C/IT TT/TN-S/TN-C-S |
||
|
標稱電壓Uo |
220/380V |
220/380V |
220/380V |
|
最大持續工作電壓Uc |
260V |
260V |
260V |
|
標稱放電電流In |
15kA |
25kA |
35kA |
|
沖擊電流Iimp |
15kA |
25kA |
35kA |
|
電壓保護水平Up |
2.0kV |
2.5kV |
2.5kV |
|
短路耐受電流 |
15kA |
25kA |
25kA |
|
響應時間 |
100ns |
||
|
前置熔斷器 |
125A gL/gG |
||
|
漏電流 |
＜5uA |
||
|
連接線徑 |
6mm2 |
||
|
工作溫度 |
-40℃至+70℃ |
||
|
濕度 |
95% |
||
|
海拔高度 |
2000m |
||
|
防護等級 |
IP20 |
||
|
阻燃等級UL94 |
V0 |
||
|
安裝 |
卡接于35mm電氣導軌 |
||
|
保護模式 |
3L-N/PE ，3L-PE，3L/N-PE ，L/N-PE |
||
|

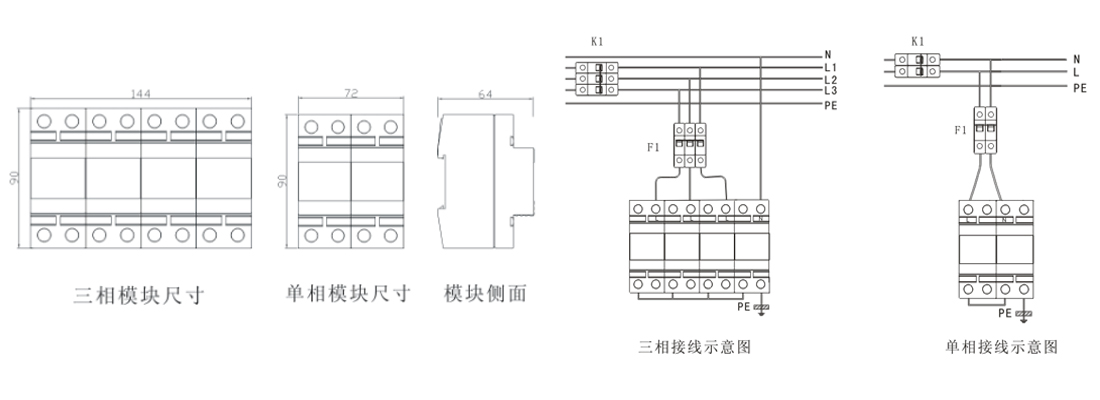

外形尺寸 |
36/72/108/144*90*65mm |
||
安裝方法：
遠距離架空進線在進入建筑物時將零線重復接地。
電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
建議導線規格：不小于6平方，導線要求短、直。
